化工屏蔽泵有哪些主要部件「图」

点击次数:   更新时间:20/09/07 09:50:09     来源:www.zbjunzheng.com关闭分    享:

  近几年化工屏蔽泵的轴承材质又增加有碳化硅SIC,采用输送介质润滑的石墨滑动轴承,使运行噪声更低且无需人工加油,降低了维护成本,该设备有不同的部件构成,每个部件都有各自的作用,接下来跟随小编吧一起来认识下吧。

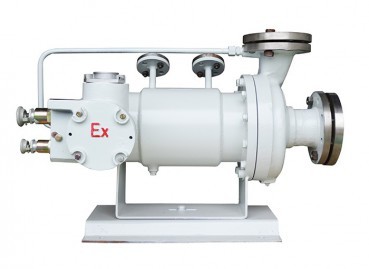

化工屏蔽泵

  1、叶轮:通过旋转将动力机的机械能传递给水,这增加了水的能量。其几何形状、尺寸、材料和加工的工艺对化工屏蔽泵的性能有很大影响。
  2、泵壳:泵壳由泵盖和泵体组成,包括进水口、蜗壳形流道和泵出口。泵的吸入口连接一根锥形管,其作用是为了将水均匀地引导到叶轮上损失很小。吸水口的法兰上设有安装真空计的螺孔。水流随着断面的增加,水流速度逐渐减小,部分动能转化为压力能。
  3、密封环:化工屏蔽泵在泵叶轮吸入口的外边缘和泵的固定内边缘之间有一个间隙。如果间隙太大,泵中的高压水将通过该间隙漏回到叶轮的吸入口,从而减少泵的实际水输出并降低泵的效率。如果间隙太小,叶轮在旋转时会摩擦泵体,导致机械磨损。为了有限度地减少漏水损失,防止泵体磨损,在泵体或泵体和叶轮上安装了铸铁或碳钢制成的耐磨密封圈,磨损后可以更换。作用的环是减少泄漏和耐磨的。
  4、泵轴:用于驱动叶轮旋转,作用用于传递动力,通常由碳钢和不锈钢制成。泵轴端用键和叶轮螺母固定叶轮,轴上的螺纹旋转,使轴旋转时螺母处于紧固状态。轴的另一端装有联轴器或滑轮。为了避免填料和泵轴之间的直接摩擦,大多数泵轴在磨损后都配有可更换的轴套。
  综上所述,我们应该对化工屏蔽泵主要部件有了一个清晰的认识。不仅可以更好的认识它,同时可以帮助用户更好使用设备。当设备发生故障问题时,还能帮助更快的找出故障的问题所在且快速解决。
